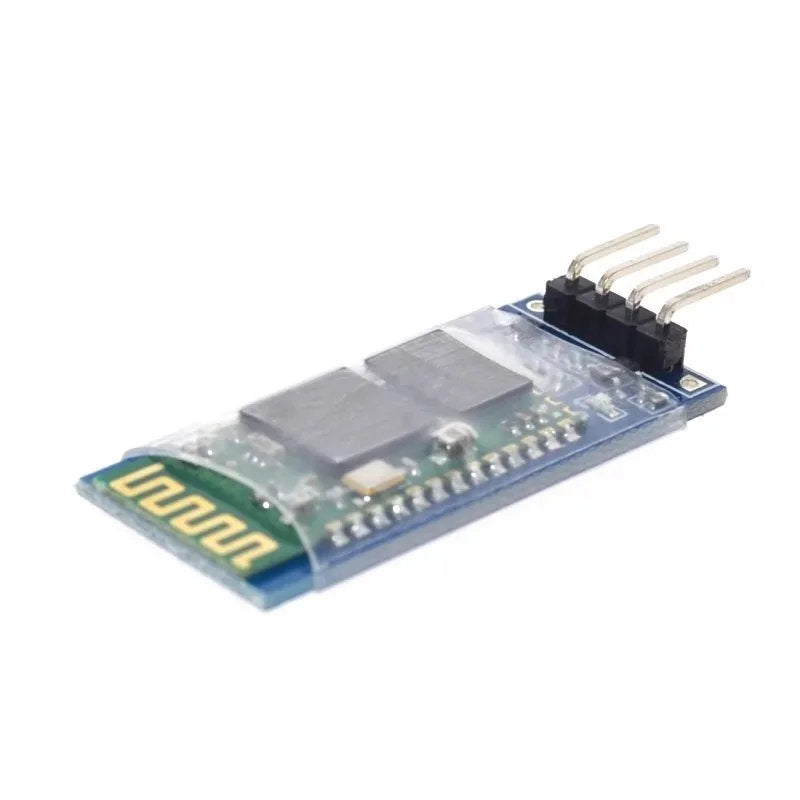

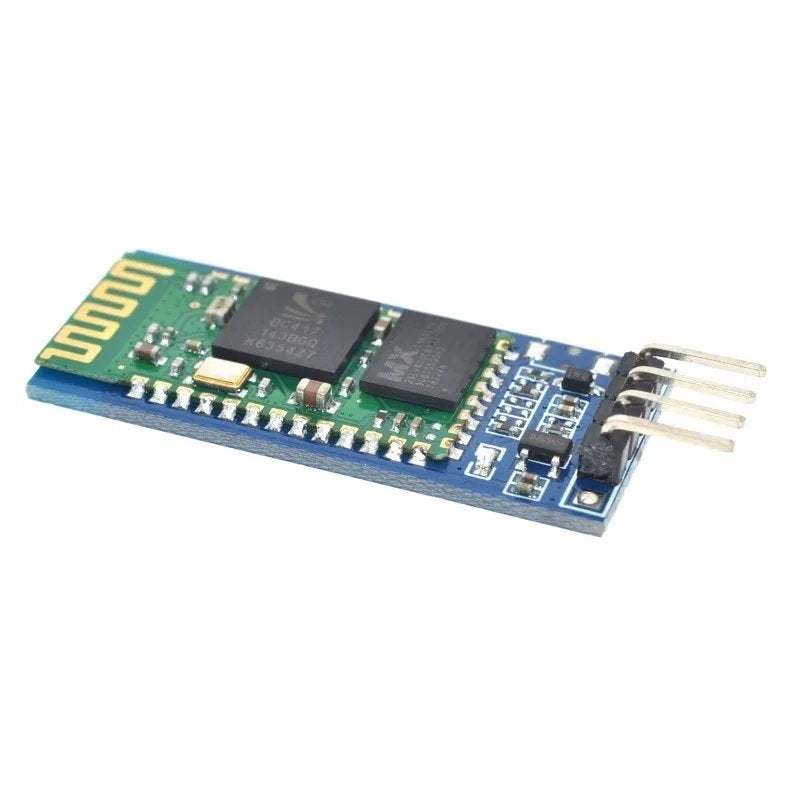

HC-06

Modulo Transceiver Seriale Wireless Bluetooth HC-06 per Arduino Android (5V) – 1 Pezzo

Panoramica del prodotto

Il modulo transceiver seriale Bluetooth HC-06 è progettato per una comunicazione wireless affidabile tra microcontrollori e dispositivi abilitati Bluetooth. Basato sul modulo core HC-06, offre una semplice interfaccia seriale e funziona in modalità di trasmissione trasparente dopo l'associazione, eliminando la necessità di conoscere il protocollo Bluetooth.

Caratteristiche principali

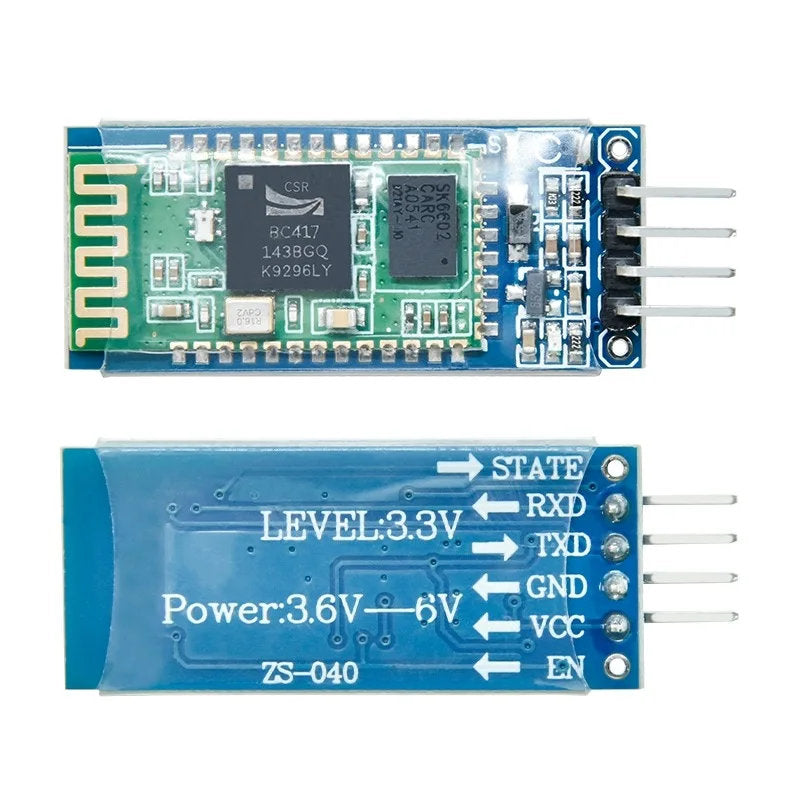

• Modulo core HC-06 con pin di interfaccia integrati: VCC, GND, TXD, RXD e pin di uscita LED di stato riservato

• Indicatore di stato LED:

  • Lampeggiante: Bluetooth non connesso

  • Acceso fisso: Bluetooth connesso e porta seriale aperta

• Intervallo di tensione in ingresso: 3.6–6V (backplane consigliato 3.3V)

• Assorbimento di corrente:

  • ~30 mA quando non associato

  • ~10 mA dopo l'associazione

• Tensione massima in ingresso: 7V (non superare)

• Interfaccia a livello logico 3.3V

• Compatibile con più microcontrollori, inclusi 51, AVR, PIC, ARM, MSP430 e altri

• Può essere collegato direttamente a microcontrollori 5V senza MAX232

• Distanza di comunicazione effettiva di circa 10 metri (distanze maggiori possibili con qualità della connessione ridotta)

• Supporta la comunicazione seriale full-duplex dopo l'associazione

• Supporto formato di comunicazione: 8 bit di dati, 1 bit di stop, nessuna parità (è supportato solo questo formato standard)

• Configurazione tramite comandi AT (baud rate, nome, password, parametri di risparmio energetico) disponibile prima dell'associazione Bluetooth

• Passa automaticamente alla modalità di pass-through trasparente dopo una connessione riuscita

• Prodotto tramite tecnologia SMT per una qualità costante

• Racchiuso in una guaina trasparente termorestringente per la protezione dalla polvere, un aspetto migliore e una protezione antistatica di base

Caratteristiche fisiche

• Dimensioni compatte: 3.57 cm × 1.52 cm

Note sulla compatibilità

• Progettato come dispositivo slave

• Può associarsi con computer abilitati Bluetooth, host e la maggior parte dei telefoni cellulari Bluetooth, PDA, PSP e altri terminali smart

• Non supporta l'associazione tra due dispositivi slave

Linee guida per il collegamento TXD / RXD

• TXD (Trasmissione): Invia dati

• RXD (Ricezione): Riceve dati

• Per una comunicazione normale, il TXD di un dispositivo deve essere collegato al RXD dell'altro dispositivo

• Per il test loopback, collega TXD direttamente a RXD sullo stesso modulo per verificare rapidamente le funzionalità di invio/ricezione

Questo modulo Bluetooth HC-06 offre una soluzione compatta e facile da usare per la comunicazione seriale wireless in progetti embedded e basati su microcontrollori.
