3S BMS

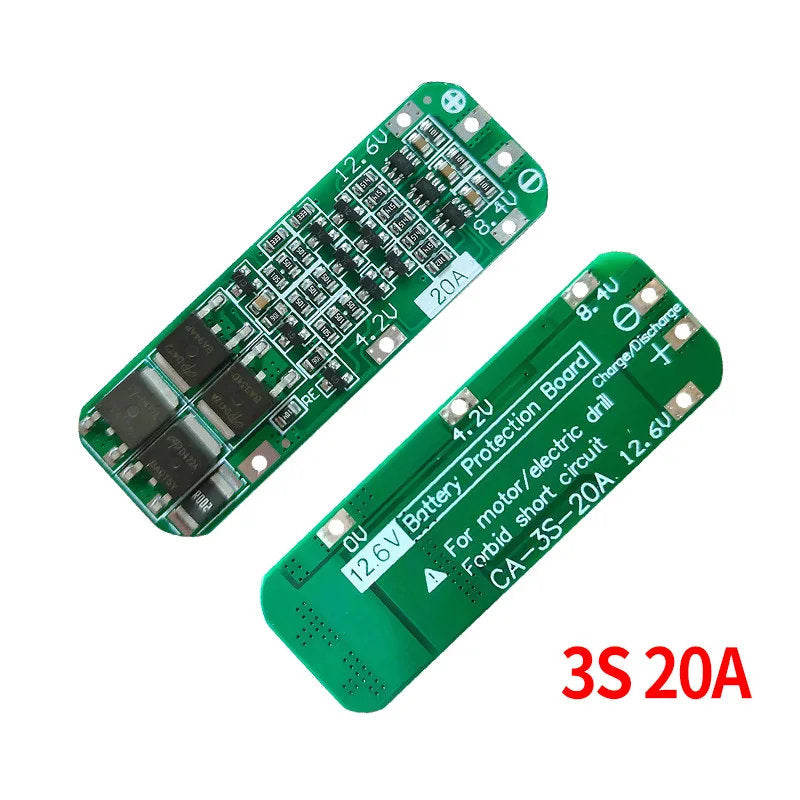

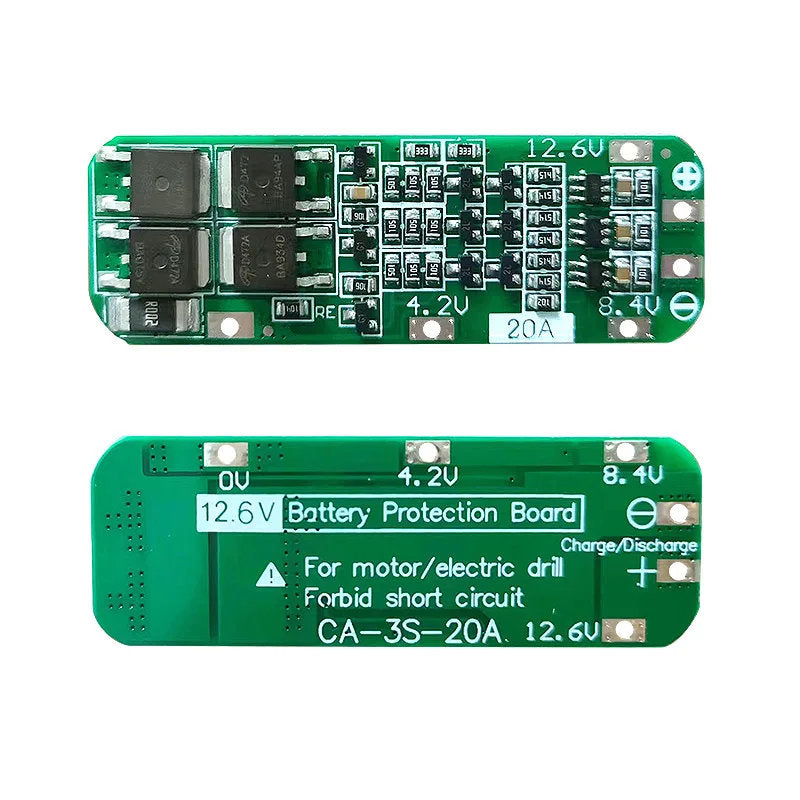

Scheda di Protezione per Batterie al Litio 3S 20A Li-ion (BMS) – 11.1V / 12V / 12.6V

Descrizione del Prodotto

Questa scheda di protezione per batterie al litio 3S (3 celle in serie) da 12.6V e 20A è progettata per fornire una protezione affidabile in carica e scarica per pacchi batteria al litio. Dispone di protezione a recupero automatico ed è adatta per celle agli ioni di litio e ai polimeri di litio con tensioni nominali di 3.6V o 3.7V.

Compatibilità e Ambito di Applicazione

• Adatta per pacchi batteria al litio a 3 celle in serie

• Compatibile con:

  • Batterie 18650

  • Batterie 26650

  • Batterie ai polimeri di litio

• Tensione nominale cella: 3.6V / 3.7V

Specifiche Elettriche

• Tensione di carica: 12.6V – 13.0V

• Corrente di scarica continua (max): 20A

  • Ridurre la corrente di carico se le condizioni di dissipazione del calore sono scarse

• Corrente di carica continua (max): 10A

Versioni e Condizioni d'Uso

• Edizione Standard

  • Adatta per correnti di spunto fino a 40A

  • Per trapani elettrici sotto i 65W

• Versione Plus

  • Adatta per correnti di spunto fino a 60A

  • Per trapani elettrici sotto i 100W

Specifiche Fisiche

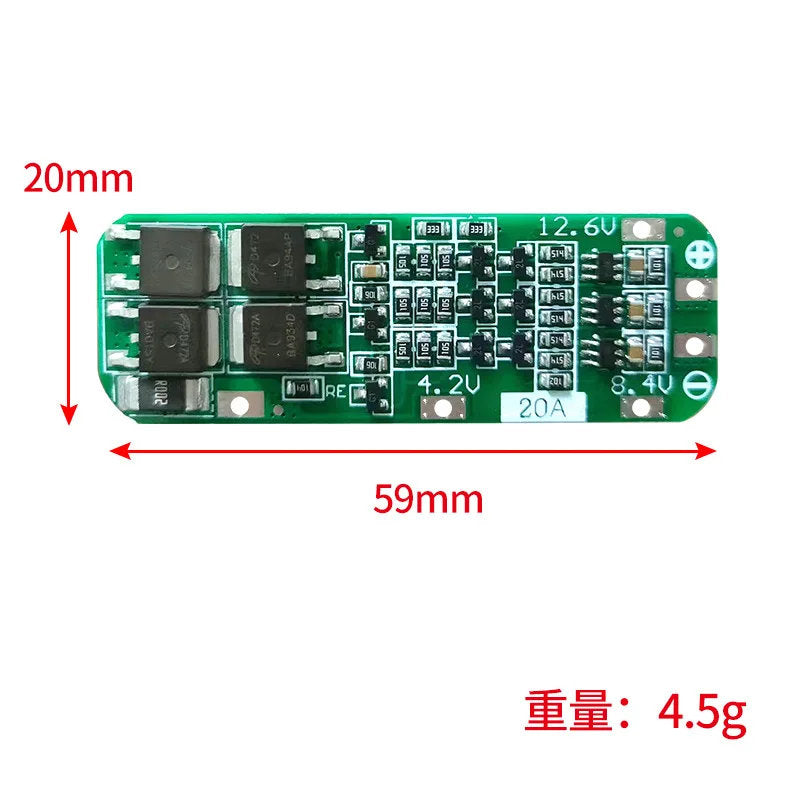

• Dimensioni: 59 × 20 × 3.4 mm

• Peso: 4.3 g

Note Importanti sull'Uso

• Richiede sufficiente potenza della batteria per l'avvio del trapano:

  • 3 celle con rating 15C–20C, o

  • 6 celle con rating 10C–15C

  • Non adatta per avviare celle 18650 standard a bassa corrente

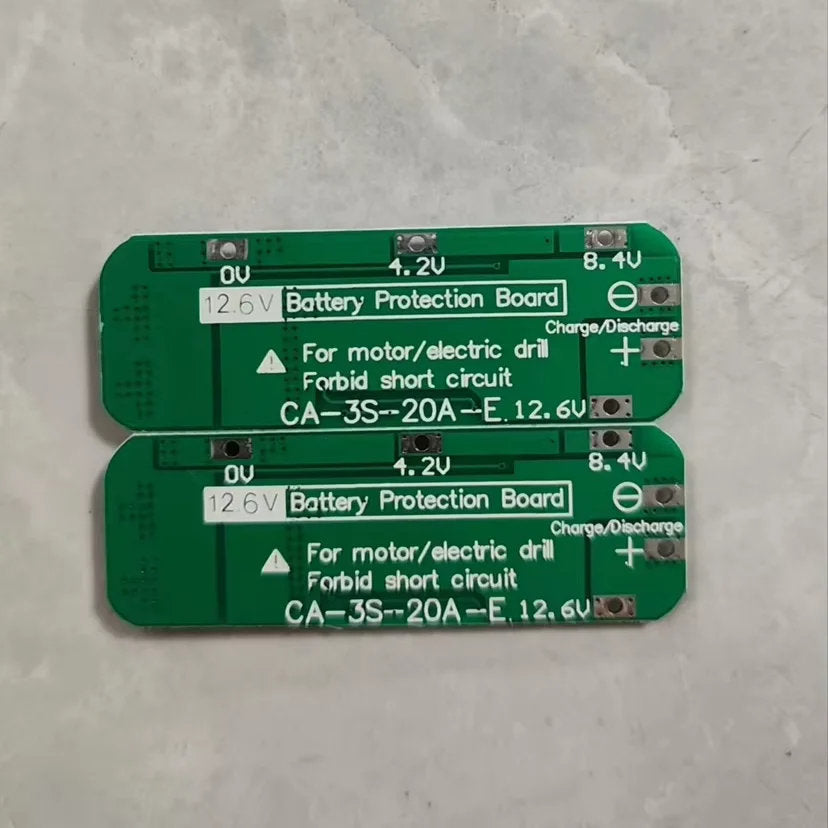

• Il cablaggio deve seguire rigorosamente la sequenza di tensione:

  • 0V / 4.2V / 8.4V / 12.6V

  • Non cortocircuitare intenzionalmente

• Quando si utilizzano motori a spazzole sotto carico, un condensatore non polarizzato deve essere collegato in parallelo ai terminali del motore:

  • Tensione nominale superiore a 25V

  • Capacità: 10µF – 100µF

  • Ciò impedisce picchi di tensione inversa e danni al transistor MOS

• Per pacchi a 3 celle in serie, assicurarsi che tutte le celle abbiano la stessa tensione prima dell'uso

  • Le celle con un calo di tensione più rapido indicano prestazioni scarse e non dovrebbero essere mescolate

Raccomandazione per l'Abbinamento delle Batterie

Non mescolare batterie buone con batterie a basse prestazioni. Utilizzare tre celle con capacità e resistenza interna simili. Combinazioni di celle non uniformi riducono significativamente le prestazioni e l'affidabilità.

Questa scheda di protezione è destinata a utenti con pratiche adeguate di abbinamento e cablaggio delle batterie per garantire un funzionamento sicuro e stabile.
