XL0401 Diodo ideale
£5.49

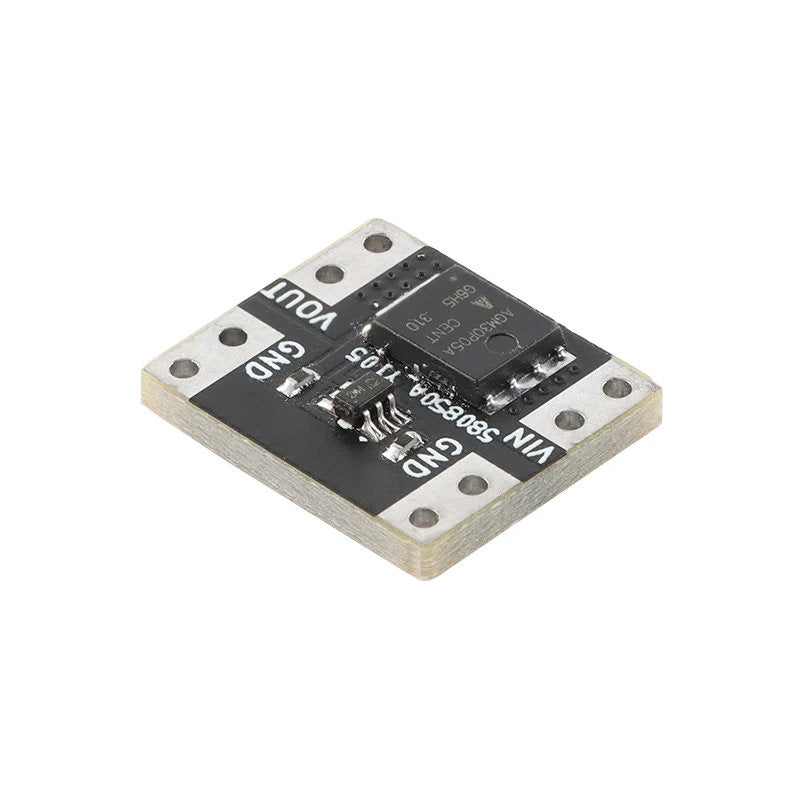

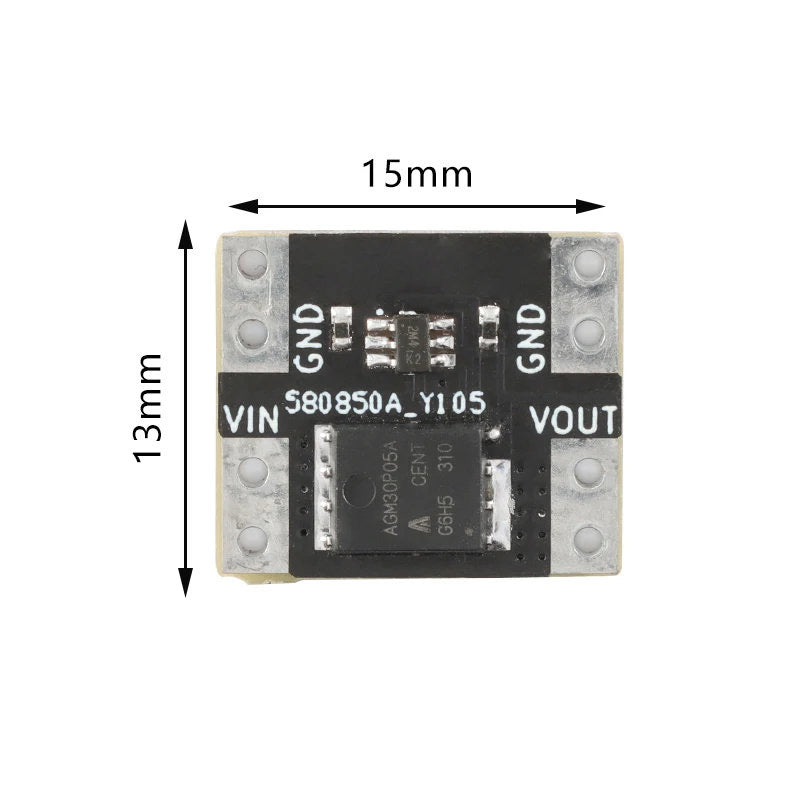

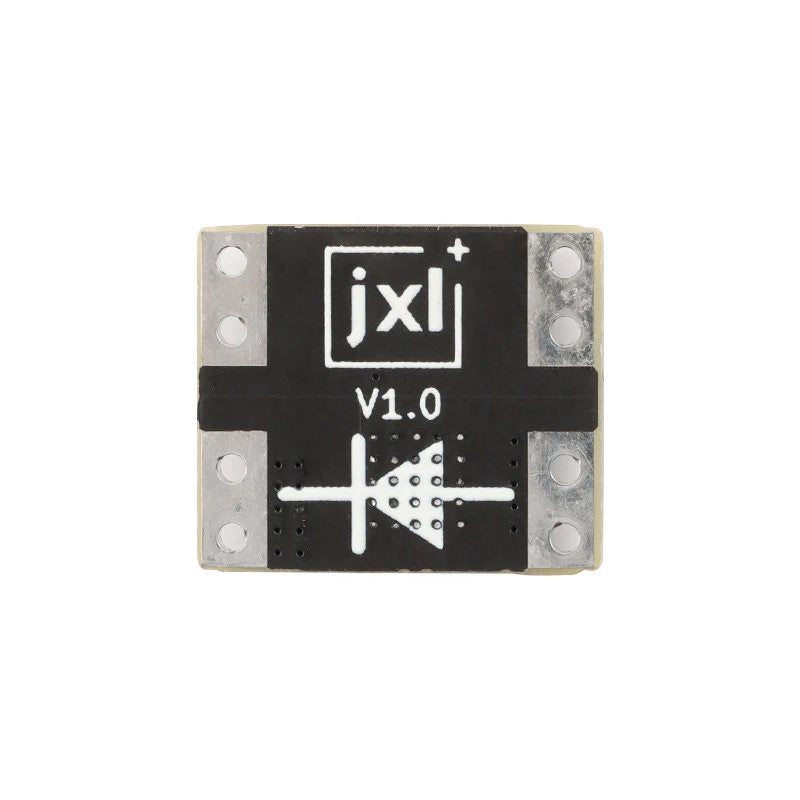

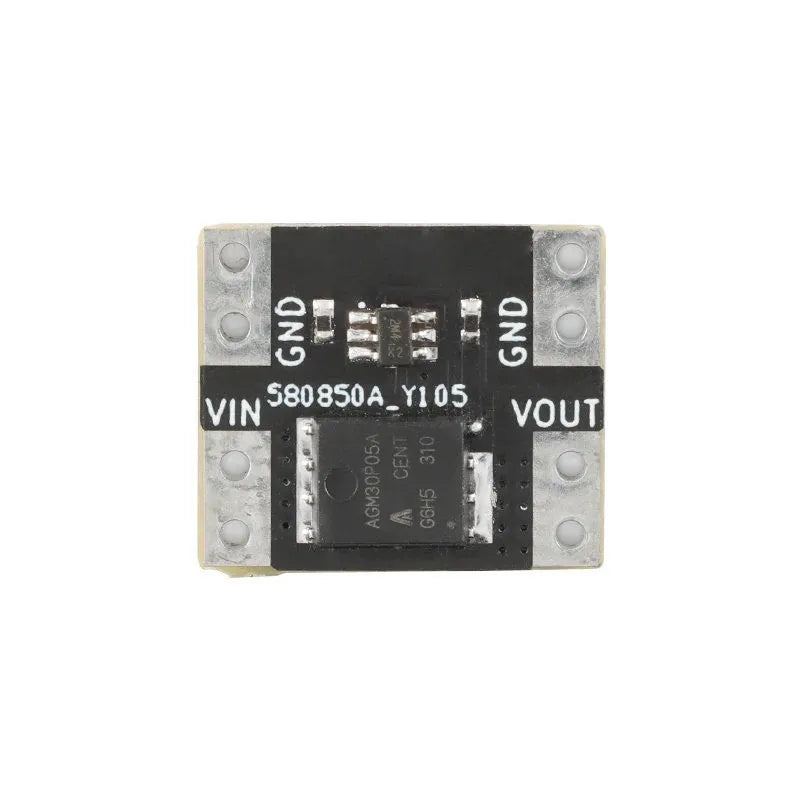

XL0401 Ideal Diode Module
Panoramica del prodotto
Il XL0401 Ideal Diode Module utilizza un chip di controllo dedicato e un MOSFET a bassa resistenza interna per simulare con precisione il comportamento di un raddrizzatore a diodo ideale. Riducendo in modo significativo la caduta di tensione durante il funzionamento ad alta corrente, offre maggiore efficienza, minore generazione di calore e migliori prestazioni di gestione dell’alimentazione rispetto ai diodi convenzionali.
A differenza dei diodi raddrizzatori tradizionali con una tipica caduta di tensione di 0.7V, l’XL0401 riduce al minimo la perdita di energia e lo stress termico, rendendolo adatto ad applicazioni di raddrizzamento efficiente e prevenzione del riflusso.
Caratteristiche principali
-
Chip dedicato di alta qualità che simula con precisione le caratteristiche di raddrizzamento di un diodo ideale
-
Il raddrizzamento a basso consumo e ad alta efficienza migliora l’efficienza complessiva di ricarica
-
Il controllo di raddrizzamento preciso garantisce prestazioni di simulazione del diodo stabili e affidabili
-
L’ampio intervallo di tensione in ingresso supporta diversi scenari di gestione dell’alimentazione e di raddrizzamento
-
Design compatto del modulo con eccellente dissipazione del calore
-
Funzionamento stabile e affidabile con adattabilità ad ambienti difficili
Vantaggi prestazionali
-
Utilizza un MOSFET a bassa resistenza interna per ridurre la caduta di tensione ad alta corrente
-
Evita l’elevata perdita di potenza comune nei diodi tradizionali
-
Esempio di confronto:
-
Diodo Schottky da 0.3V a 10A ≈ 3W di generazione di calore
-
XL0401 a 10A ≈ 100mV di caduta di tensione e ~1W di generazione di calore
-
Parametri elettrici
| Parametro | Specifiche |
|---|---|
| Tensione di esercizio | 3–26V |
| Corrente di esercizio (12V, 25°C, senza raffreddamento) | ≤10A (test di resistenza 10A, 30 minuti) |
| Corrente di esercizio (12V, 25°C, dissipatore + raffreddamento ad aria) | ≤15A (test di resistenza 15A, 30 minuti) |
| Corrente statica | 130 µA (12V, senza carico) |
| Metodo di posizionamento | Fissaggio tramite saldatura |
Precauzioni d’uso
-
Il modulo deve funzionare con una massa comune; il collegamento con polarità invertita non è consentito senza protezione contro l’inversione
-
Non può sostituire un diodo di ricircolo negli alimentatori switching, ma può essere usato per la prevenzione del riflusso in uscita
-
La caduta di tensione minima misurata è di circa 53mV e non raggiungerà lo zero a bassa corrente
-
Poiché non si tratta di un vero diodo, collegare un condensatore di grande capacità e un diodo stabilizzatore di tensione all’uscita per evitare danni causati da impulsi di picco estremamente brevi
-
Evita l’uso quando la differenza di tensione in ingresso è eccessivamente alta durante il cortocircuito delle uscite tra due schede
-
Per impulsi di tensione a livello di microsecondi, può verificarsi un lieve aumento della tensione in ingresso; i test mostrano che un impulso di 10µs con ingresso a 26V aumenta la tensione di circa 100–200mV
Riepilogo
Il modulo di diodo ideale XL0401 offre una soluzione compatta, efficiente e termicamente ottimizzata per il raddrizzamento e la prevenzione del riflusso. La bassa caduta di tensione, la capacità di gestire alte correnti e le prestazioni di controllo stabili lo rendono un’alternativa pratica ai diodi raddrizzatori convenzionali nelle applicazioni di gestione dell’alimentazione.
