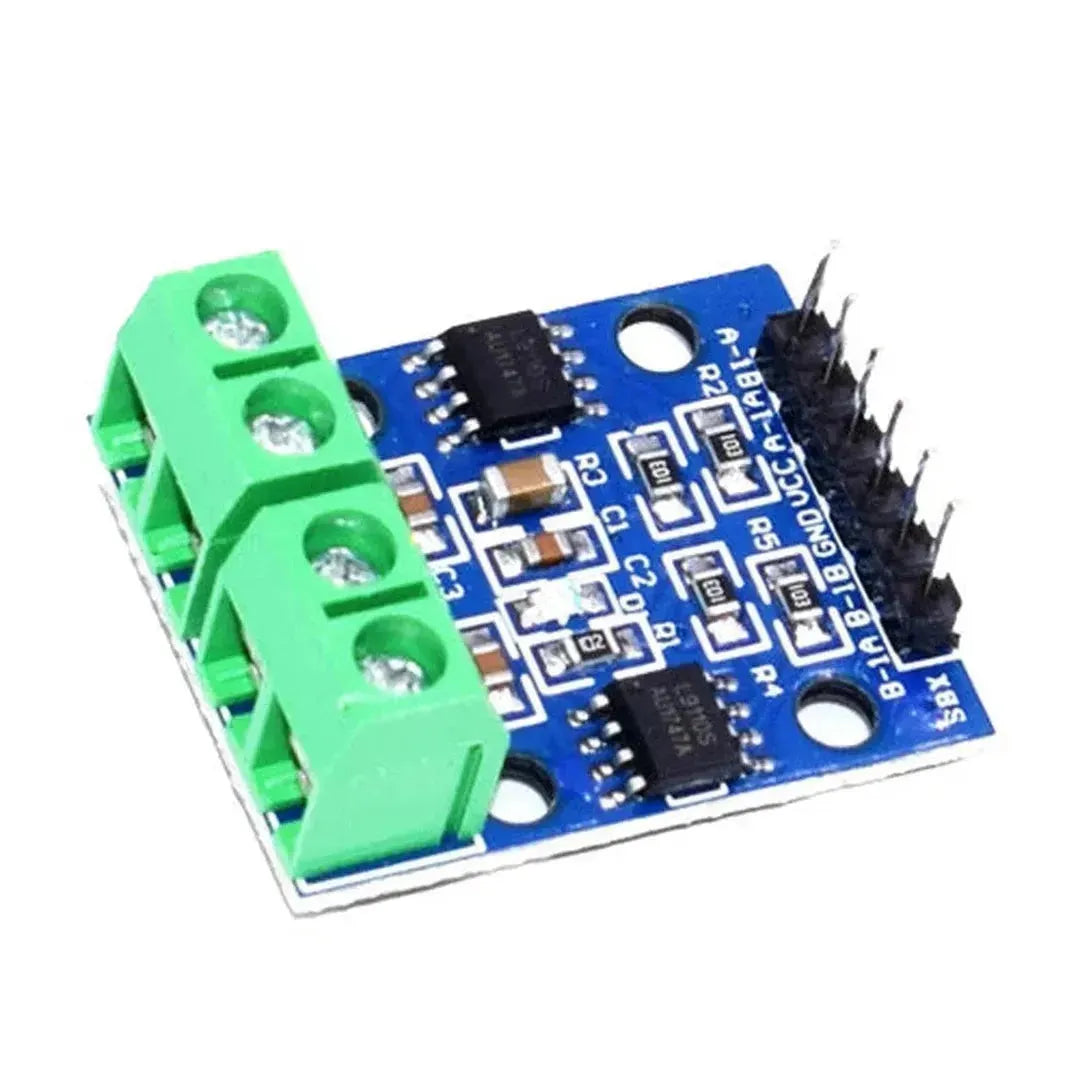

Modulo ponte H L9110S

La scheda controller driver motore passo-passo DC doppio H-bridge L9110S è un'eccellente scelta per progetti che coinvolgono Arduino e Raspberry Pi. È dotata di due chip di controllo motore L9110S che consentono di controllare due motori DC contemporaneamente o un modulo motore passo-passo a 4 fili e 2 fasi. La scheda funziona su un intervallo di tensione di ingresso da 2,5 V a 12 V e può fornire un'uscita di corrente continua fino a 800 mA per canale.

Caratteristiche principali:

- Driver motore doppio H-Bridge: può controllare due motori CC o un modulo motore passo-passo a 4 fili e 2 fasi.
- Ampio intervallo di tensione in ingresso: supporta tensioni in ingresso da 2,5 V a 12 V, rendendolo versatile per diverse fonti di alimentazione.
- Elevata corrente di uscita: in grado di fornire un'uscita di corrente continua fino a 800 mA per canale, consentendo di azionare motori di piccole e medie dimensioni.
- Bassa corrente di lavoro statica: aiuta a ridurre il consumo di energia quando i motori non sono in funzione.
- Compatibilità TTL/CMOS: supporta la compatibilità con i livelli di uscita TTL e CMOS per una facile integrazione con microcontrollori come Arduino e Raspberry Pi.
- Diodo di serraggio integrato: protegge la scheda e i componenti collegati dai picchi di tensione generati dai motori durante la frenata o i bruschi cambi di direzione.
- Protezione ad alta pressione sui pin: protegge la scheda da potenziali danni causati da tensioni eccessive sui pin di ingresso.
- Ampio intervallo di temperature di lavoro: può funzionare in modo affidabile a temperature comprese tra 0 e 80 ℃, il che lo rende adatto a diverse condizioni ambientali.
- Dimensioni compatte: le dimensioni della scheda sono 29,2 (mm) x 23 (mm), il che ne consente l'inserimento in progetti compatti con spazio limitato.

Nel complesso, la scheda controller driver motore passo-passo DC doppio H-bridge L9110S fornisce una soluzione comoda ed efficiente per applicazioni di controllo motore in progetti Arduino e Raspberry Pi. La sua capacità di controllo motore doppio e le dimensioni compatte la rendono un componente prezioso per progetti di robotica, automazione e altri progetti di elettronica fai da te.
