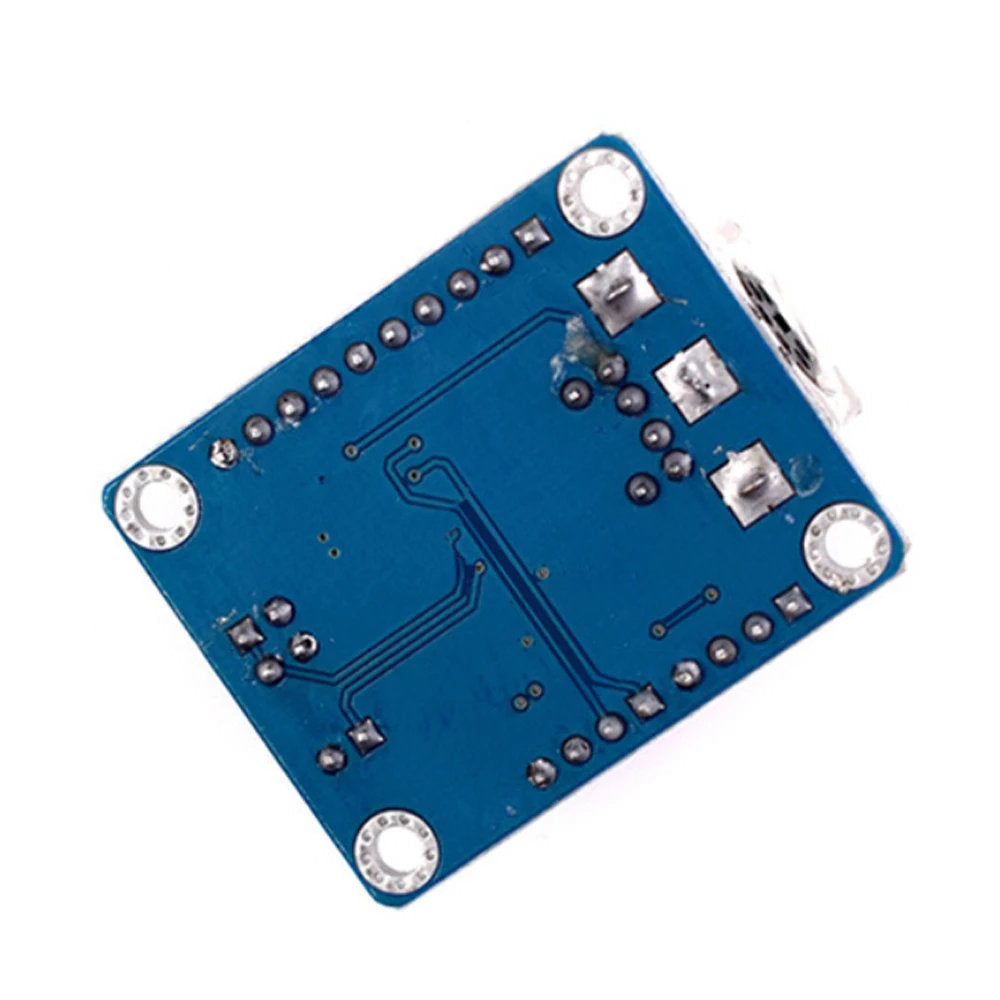

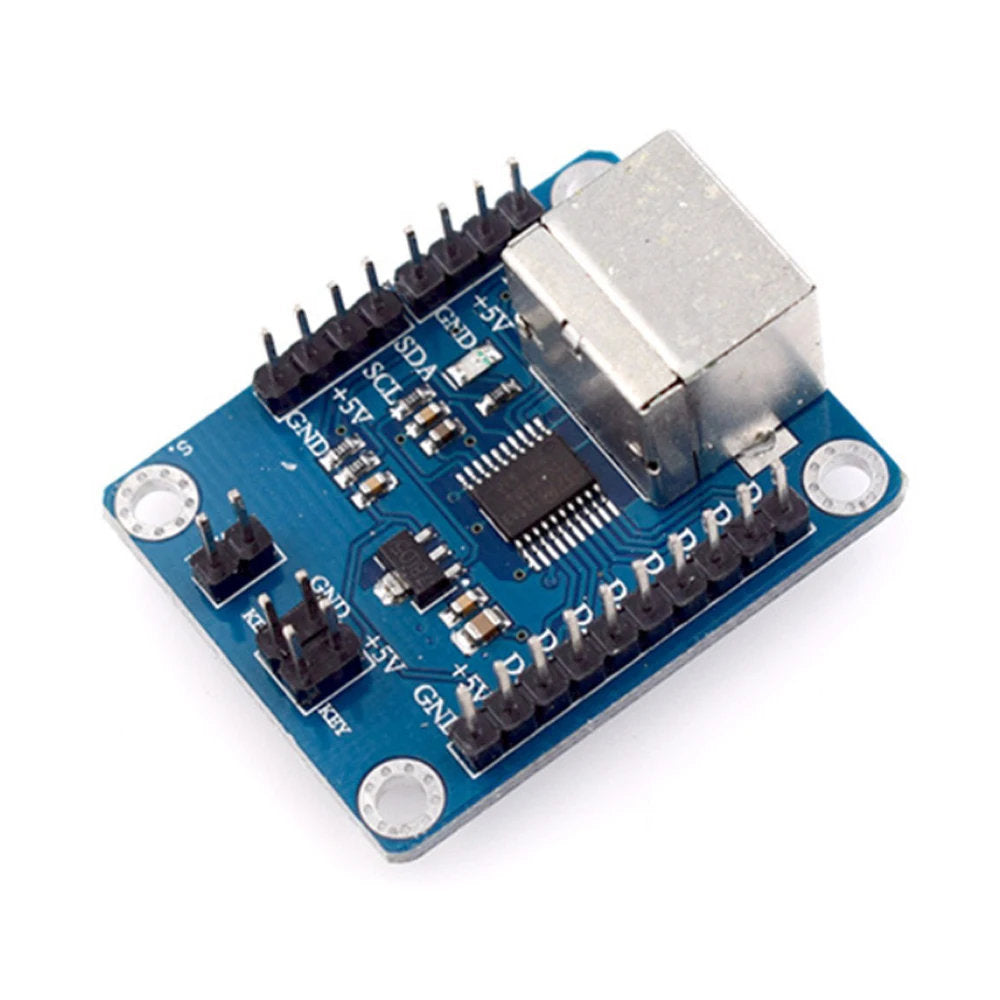

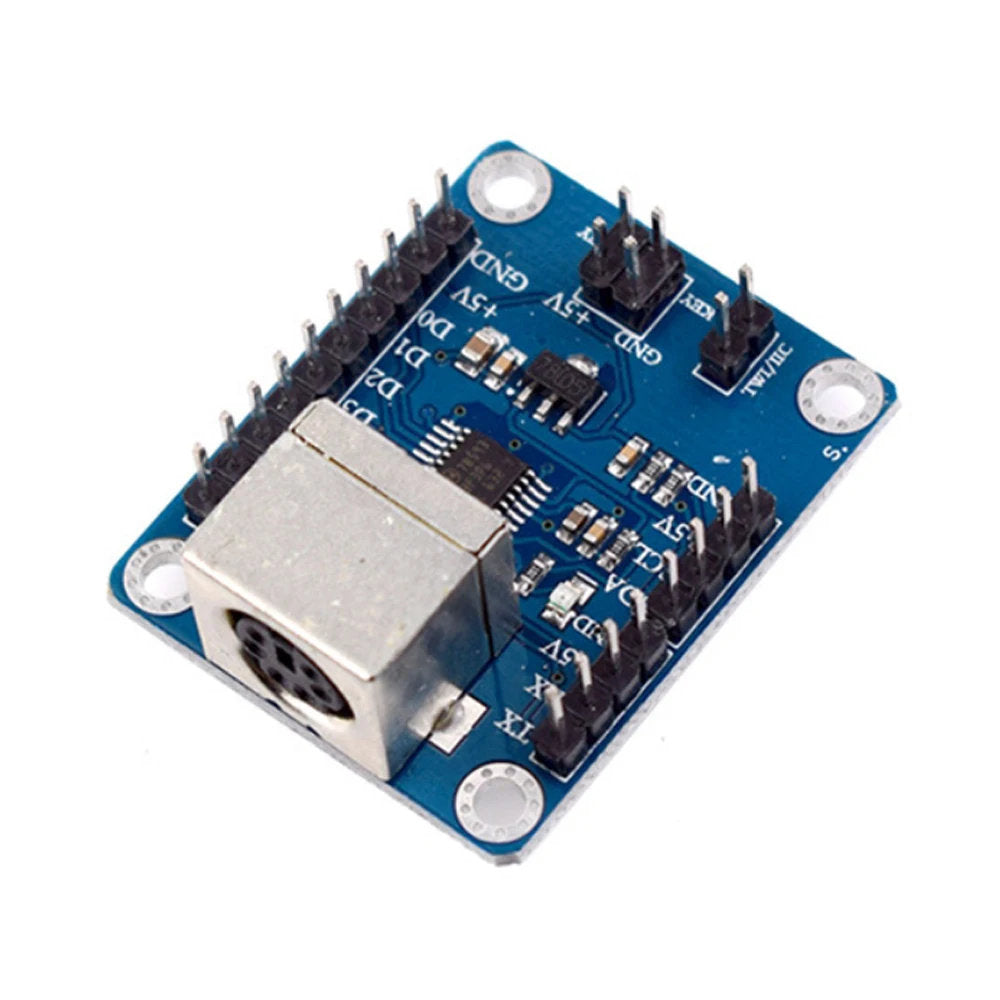

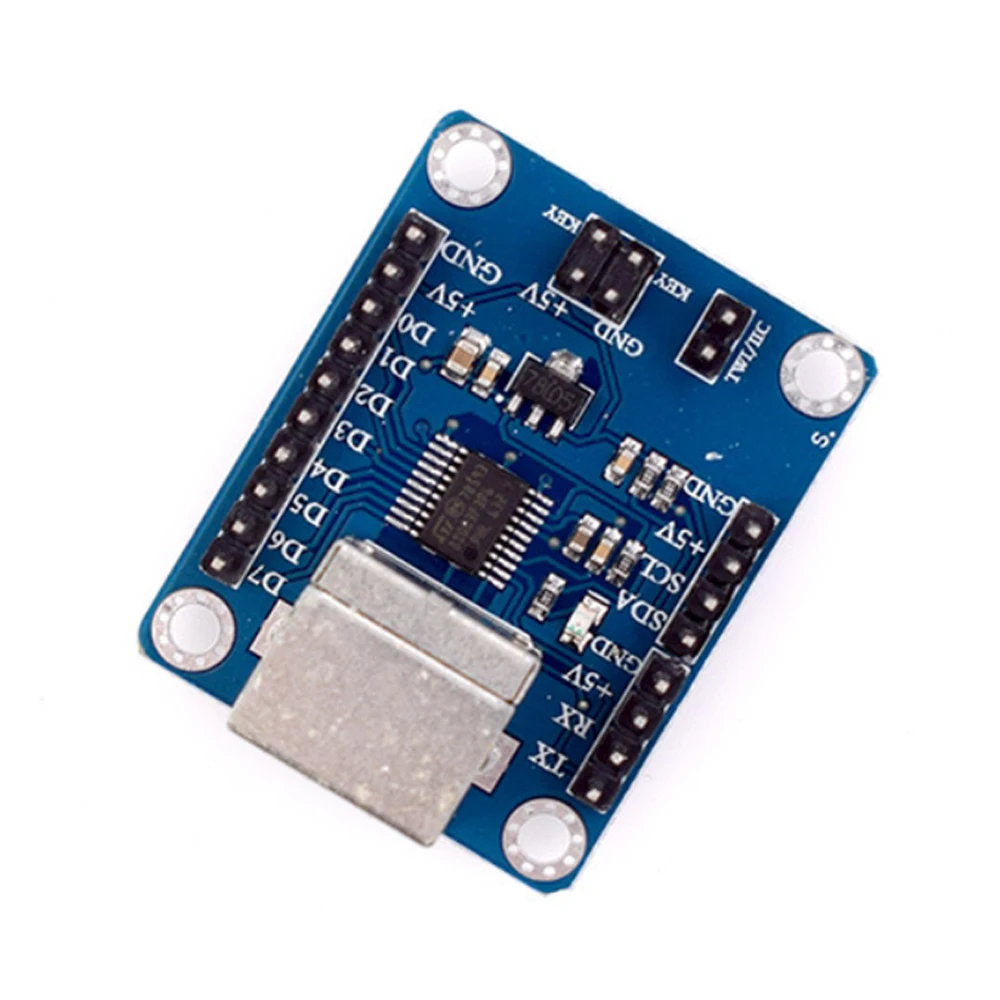

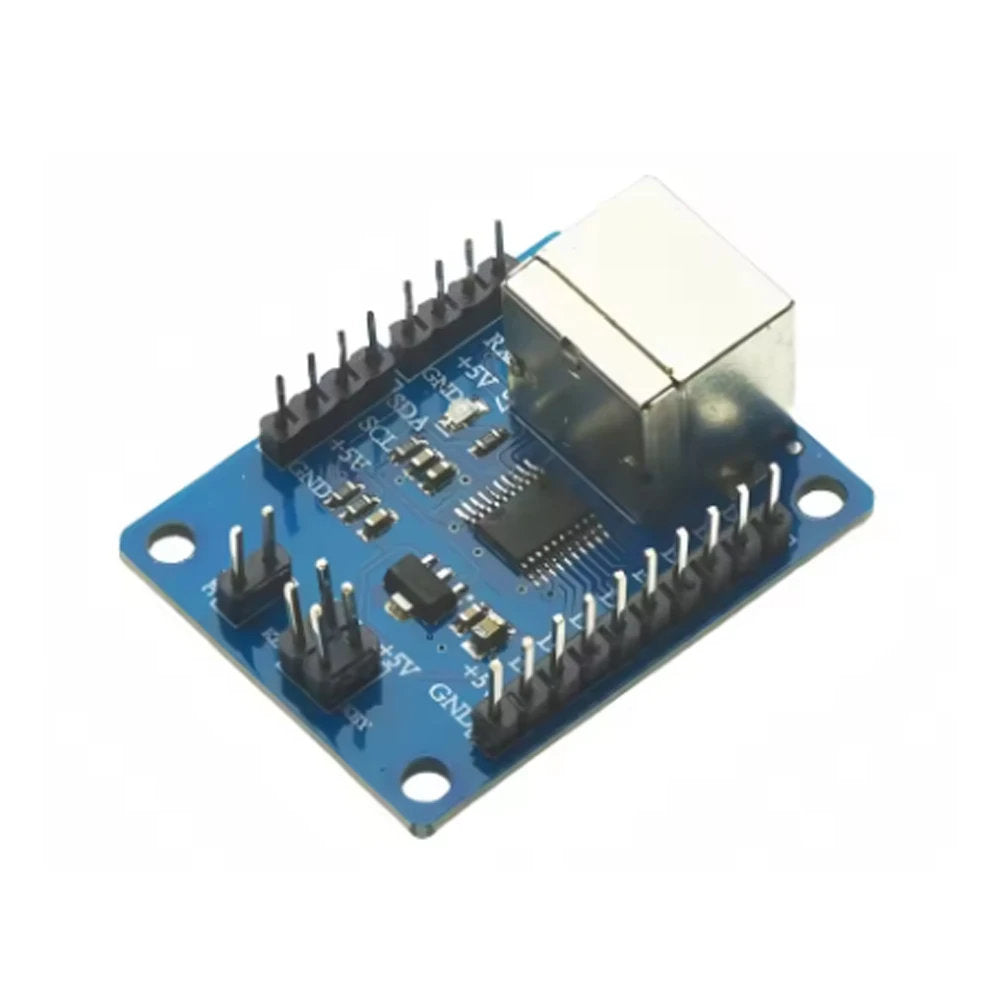

Modulo Tastiera PS2

Modulo Driver Tastiera PS2 – Uscita Seriale, UART, TWI/IIC, Parallela (Compatibile Arduino AVR)

Panoramica

Questo modulo driver per tastiera PS2 utilizza un microcontrollore integrato per leggere i dati dei tasti premuti da una tastiera PC PS2 standard e inviare i valori dei tasti attraverso molteplici interfacce. Semplifica l'integrazione eliminando la necessità di un driver per tastiera nel tuo sistema MCU principale.

Caratteristiche Principali

• Converte il protocollo PS2 in:

  • TWI/IIC

  • UART (Seriale)

  • Interfaccia parallela

• Rilevamento avanzato dello stato dei tasti

• Supporta l'uscita simultanea tramite seriale, parallela e TWI/IIC

• Uscita dati diretta dei tasti senza richiedere ulteriore sviluppo del driver

• L'indicatore LED lampeggia alla pressione di un tasto

Applicazioni

• Robotica

• Prodotti elettronici

• Sistemi basati su microcontrollore

Descrizione Funzionale

Il modulo legge l'input della tastiera PS2 tramite un MCU programmato ed emette i codici di scansione dei tasti attraverso le interfacce selezionate. Le opzioni di uscita possono essere configurate utilizzando un ponticello (short-circuit cap).

• Esempio:

  • Premendo il tasto "A" viene emesso:

    • Seriale: 0x1c

    • Parallela (D7–D0): 0x1c

• Comportamento dell'uscita TTL:

  • Nessun tasto premuto: 0

  • Tasto premuto: 1

  • Ritorna a 0 dopo il rilascio del tasto

  • Si applica a tutti i tasti tranne il tasto Pausa

Principio di Funzionamento

• Il MCU legge continuamente gli stati dei tasti della tastiera PS2

• Alla pressione di un tasto:

  • L'indicatore LED lampeggia

  • I dati del tasto vengono trasmessi tramite:

    • Comunicazione seriale

    • I/O parallelo

    • TWI/IIC (se abilitato tramite ponticello)

Note Importanti

• Indirizzo TWI/IIC: 4 (il modulo opera come slave)

• Rimuovere il ponticello “IIC/TWI enable” se TWI/IIC non viene utilizzato; altrimenti, il modulo potrebbe non funzionare correttamente

• Baud rate UART: 19200

• Se nessun dispositivo è collegato al bus IIC/TWI, il ponticello deve essere rimosso

Specifiche

La Confezione Include

• 1 × Modulo Driver Tastiera PS2 Modulo di Trasmissione Porta Seriale
