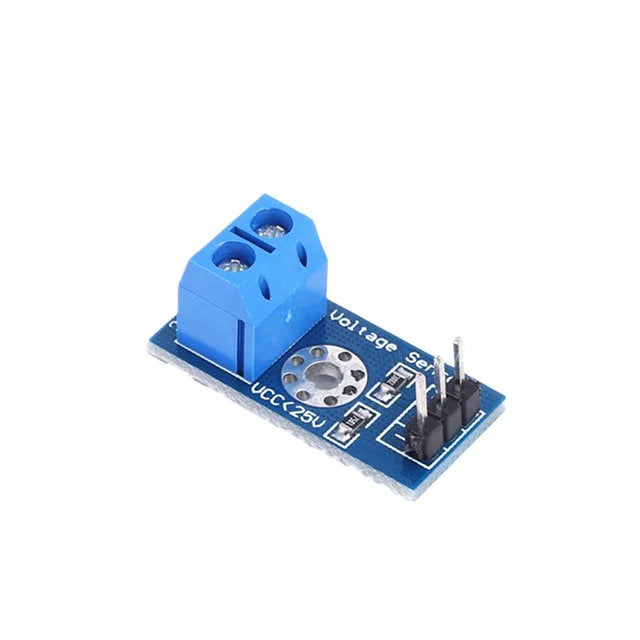

Modulo sensore di tensione
£4.06
Scheda tester modulo sensore tensione in ingresso DC 25V
Questo modulo misura in sicurezza tensioni DC più elevate grazie a un partitore di tensione resistivo integrato che riduce la tensione in ingresso di un fattore 5. La tensione di uscita ridotta è adatta agli ingressi analogici delle comuni piattaforme microcontrollore, rendendo il monitoraggio della tensione semplice e affidabile per un’ampia gamma di progetti elettronici.
Progettato con morsetti a vite facili da usare e un formato compatto, questo modulo sensore di tensione supporta sistemi sia da 3.3V sia da 5V e si integra facilmente in applicazioni fai da te e embedded.
Come funziona
Il partitore di tensione resistivo integrato converte una tensione in ingresso fino a 25V DC in una tensione di uscita proporzionale fino a 5V DC. Ciò consente di misurare tensioni più elevate utilizzando ingressi standard del convertitore analogico-digitale (ADC).
Caratteristiche principali
-
Misura in sicurezza tensioni oltre i limiti tipici dell’ADC dei microcontrollori
-
Scalatura resistiva precisa 5:1
-
Compatibile con Arduino, Raspberry Pi (con ADC), ARM, PIC e piattaforme simili
-
Supporta sistemi operativi sia da 3.3V sia da 5V
-
Connettori a morsetto a vite per un cablaggio sicuro e semplice
-
Design compatto e leggero per progetti embedded
Specifiche tecniche
| Specifiche | Dettagli |
|---|---|
| Tipo di prodotto | Modulo partitore di tensione resistivo per misurazione di tensione analogica |
| Tensione massima in ingresso | 25V DC |
| Tensione massima in uscita | 5V DC |
| Rapporto del partitore | 5:1 |
| Corrente di uscita | Fino a 600mA (max) |
| Intervallo di rilevamento della tensione | 0.02445V – 25V DC |
| Risoluzione della tensione analogica | Circa 0.00489V (ADC a 10 bit) |
| Tensione di funzionamento | Sistemi da 3.3V o 5V |
| Interfaccia | Morsetti a vite per ingresso, uscita e massa |
| Dimensioni | 25mm x 13mm (0.98″ x 0.51″) |
Cosa è incluso
-
1 × Scheda tester modulo sensore tensione in ingresso DC 25V
Applicazioni ideali
-
Monitoraggio della tensione in circuiti alimentati a batteria
-
Misurazione dell’alimentazione
-
Progetti di sensori basati su Arduino e microcontrollori
-
Applicazioni elettroniche fai da te e di robotica
-
Misurazione sicura della tensione tramite ingressi ADC standard 0–5V
Linee guida per l’uso
-
Collegare il terminale "+" alla tensione in ingresso (massimo 25V DC)
-
Collegare il terminale "–" alla massa del sistema
-
Collegare il terminale "S" a un pin di ingresso analogico del microcontrollore
-
Non superare 25V DC in ingresso per un funzionamento accurato e sicuro
-
Regolare i calcoli della tensione quando viene utilizzato con sistemi da 3.3V
