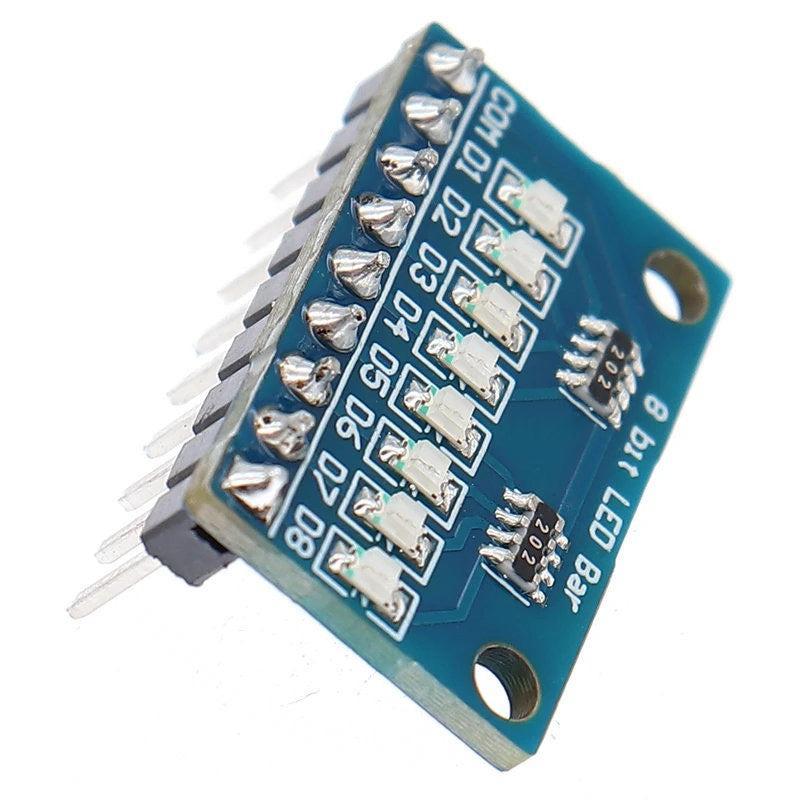

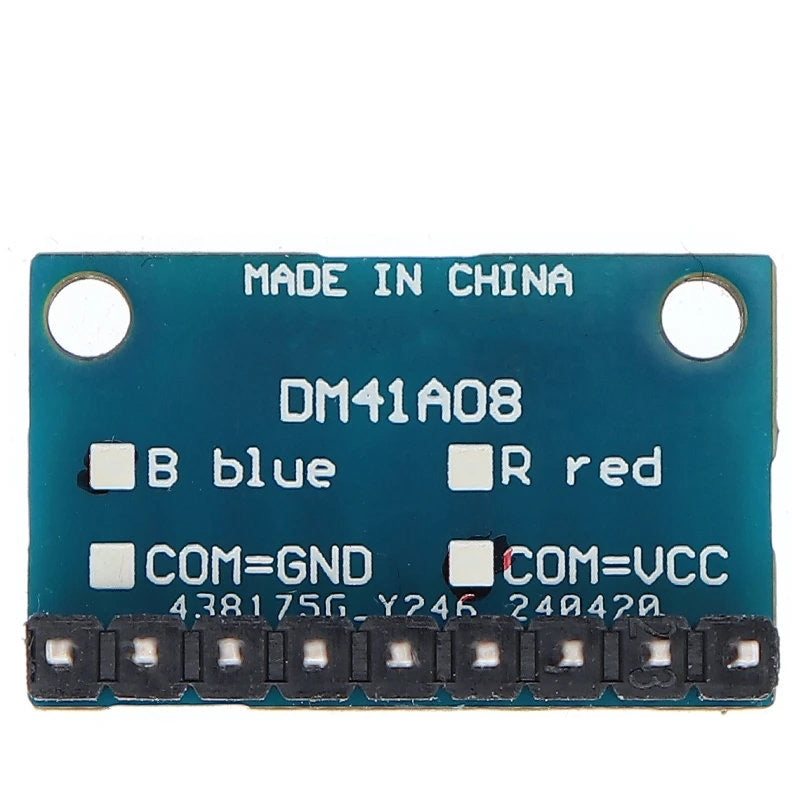

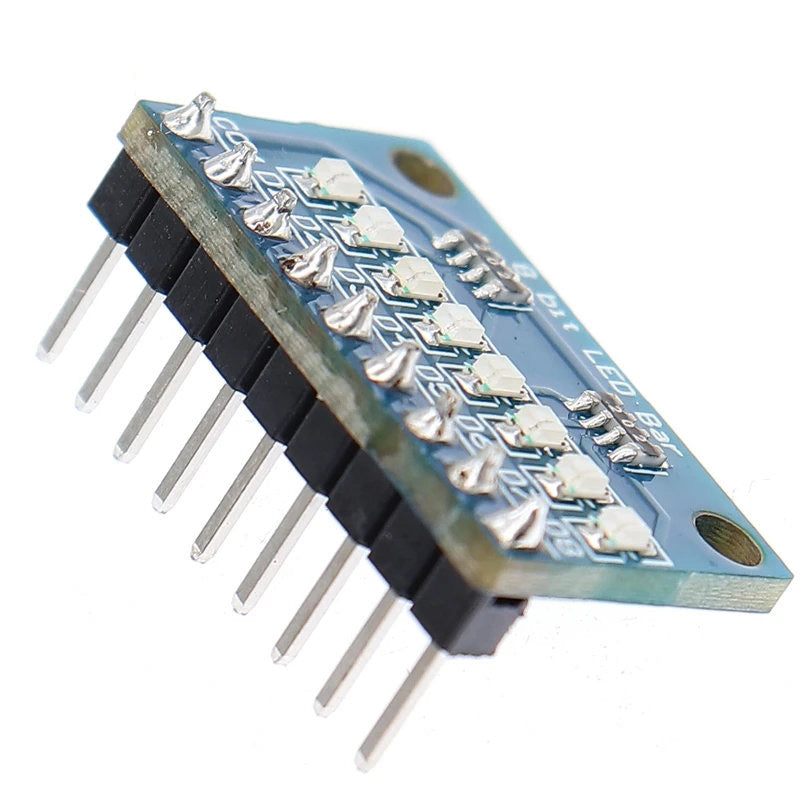

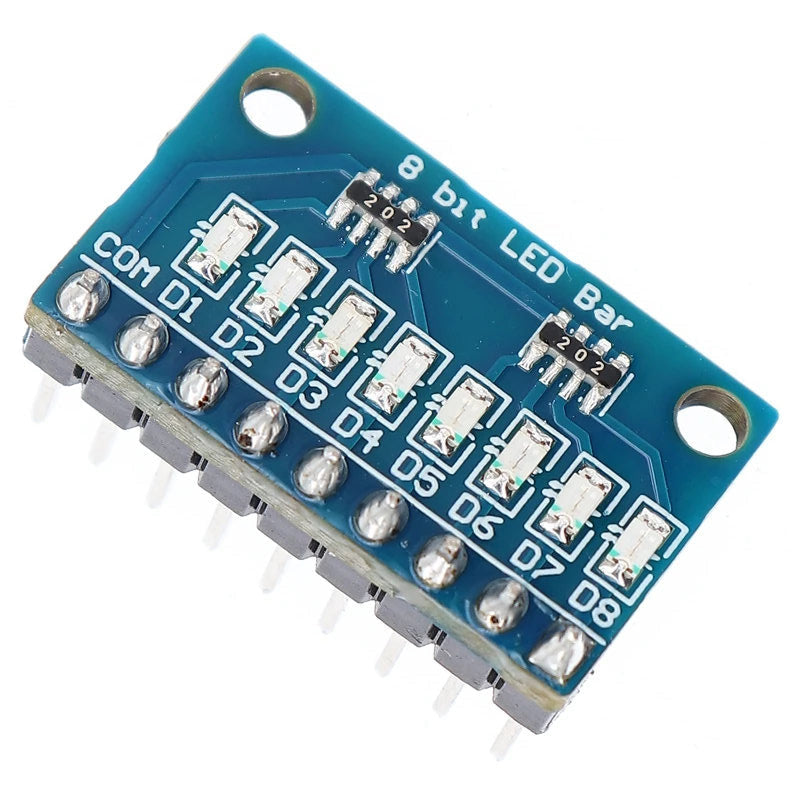

Modulo bar graph LED rosso a catodo comune 8 bit
£3.29
Nome del prodotto
Modulo LED Bar Graph rosso a 8 bit con catodo comune (3,3V / 5V)
Panoramica del prodotto
Questo modulo LED bar graph a 8 bit è dotato di otto LED rossi in configurazione a catodo comune, progettato per fornire un’indicazione visiva chiara nei progetti elettronici. Ogni LED può essere controllato in modo indipendente, rendendo il modulo adatto alla visualizzazione di livelli, indicatori di stato ed effetti visivi semplici.
Il modulo può essere inserito direttamente in una breadboard, consentendo una facile integrazione in ambienti di prototipazione e sviluppo fai-da-te.
Caratteristiche principali
-
Configurazione a catodo comune
-
8 barre LED indipendenti
-
Controllo indipendente dei LED
-
Design compatibile con breadboard
-
Adatto per elettronica fai-da-te e prototipazione
Contenuto della confezione
-
1 × Modulo LED Bar rosso a 8 bit DC 3–24V con catodo comune
Specifiche tecniche
| Specifiche | Dettagli |
|---|---|
| Colore LED | Rosso |
| Configurazione LED | Catodo comune |
| Numero di LED | 8 |
| Tensione di ingresso | 3.3V – 5V |
| Consumo di corrente | Fino a 20mA per LED |
| Dimensioni | 30mm × 20mm |
| Interfaccia | Pad di saldatura per collegamento diretto |
Applicazioni
-
Visualizzazione di dati numerici (ad es. letture dei sensori, livelli della batteria)
-
Indicazione dello stato di sistemi e dispositivi
-
Animazioni semplici o indicatori visivi
-
Progetti didattici e kit fai-da-te
Note d'uso
-
Ogni LED ha un pin anodico e condivide un catodo comune
-
Per accendere un LED, collega il catodo comune a massa e applica una tensione positiva all’anodo
-
Usa un resistore limitatore di corrente in serie con ogni anodo per controllare la corrente del LED
-
Assicurati di non superare i limiti di corrente dei pin del microcontrollore quando alimenti direttamente
Guida di cablaggio di base
-
Collega il pin del catodo comune a massa
-
Collega il pin anodico di ciascun LED a una tensione positiva tramite un resistore adeguato
-
Mantieni la tensione di alimentazione entro l'intervallo nominale
-
Usa sempre resistori limitatori di corrente per proteggere i LED
