Usando il GY-302 con il Raspberry Pi

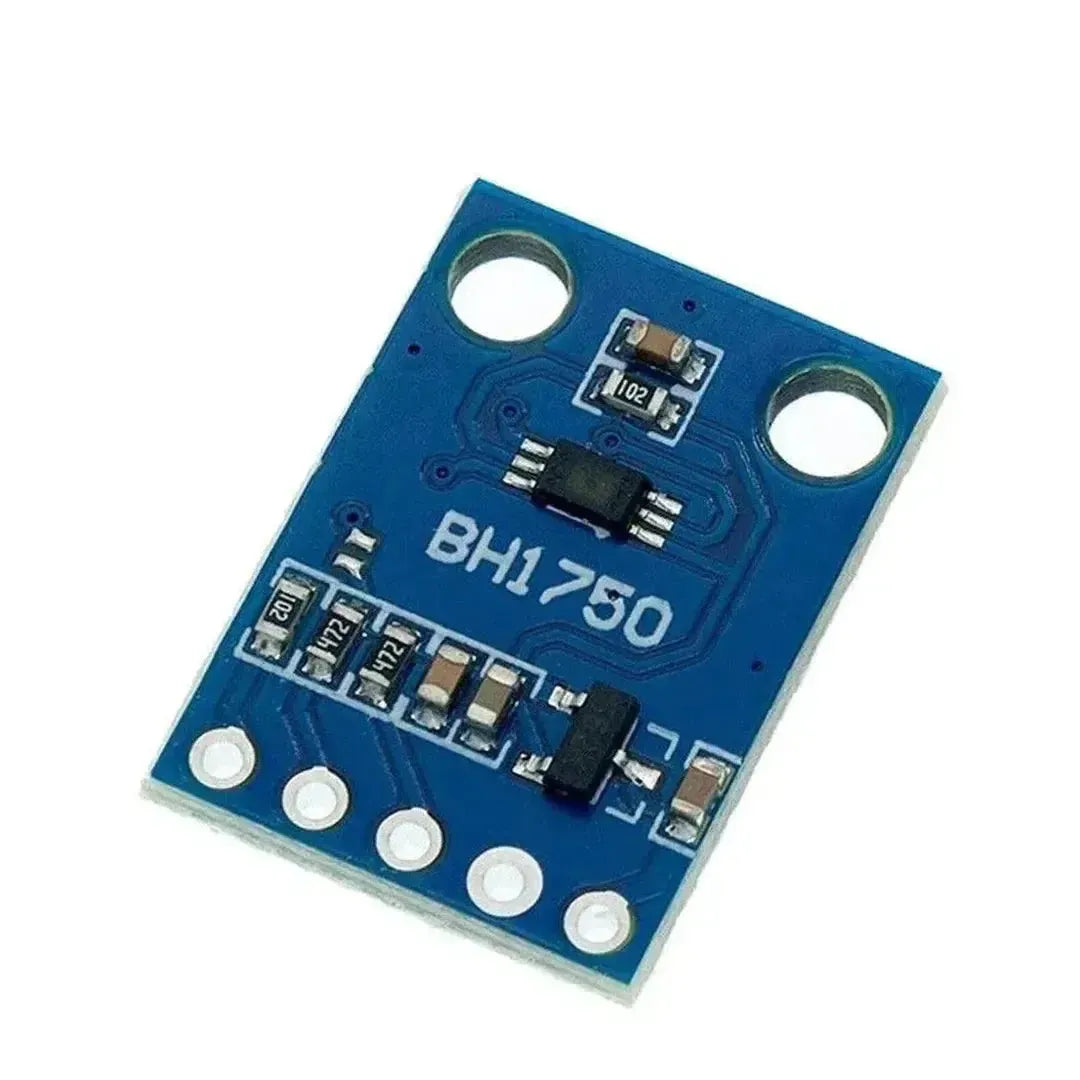

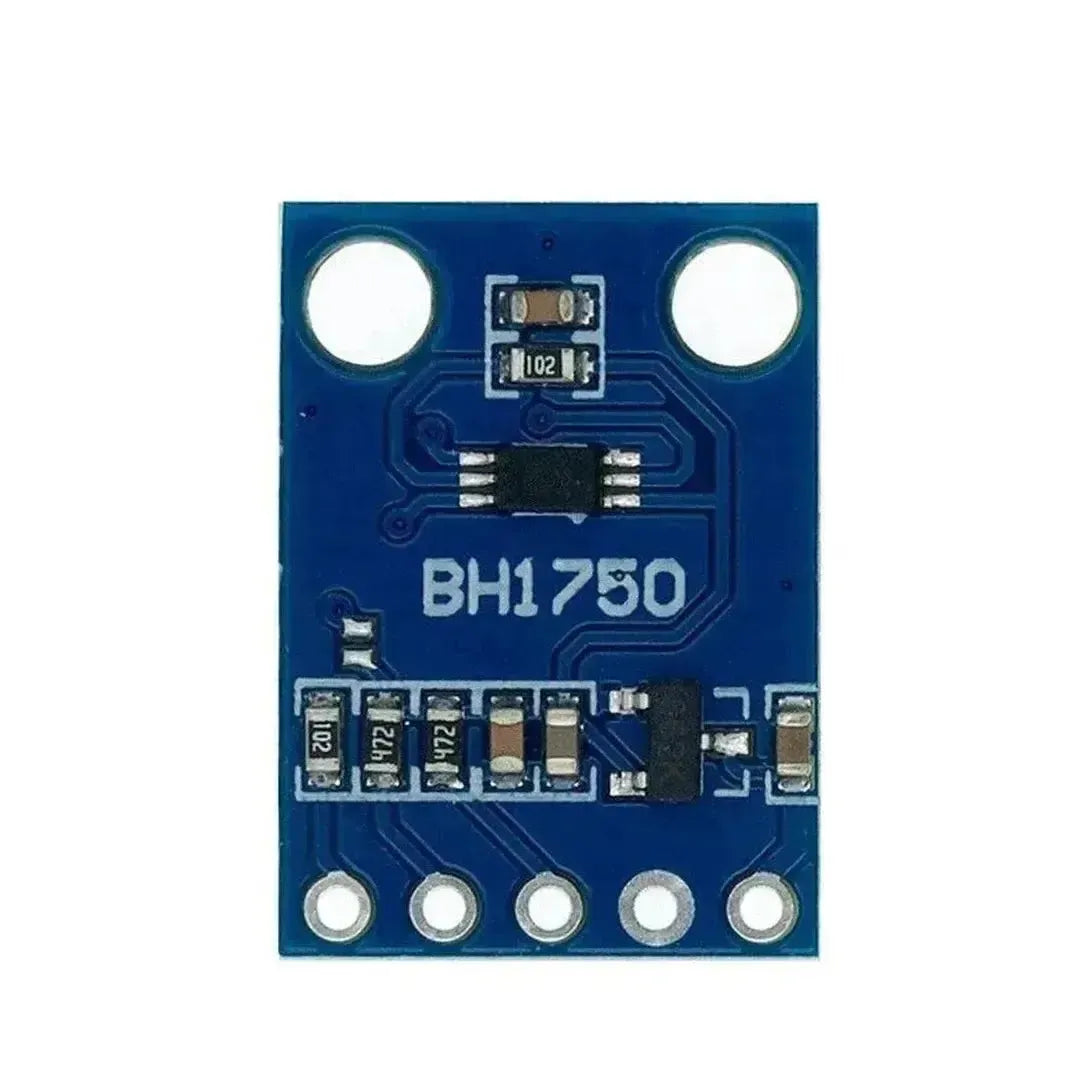

Il GY-302 è un modulo sensore di intensità luminosa basato sul sensore BH1750. Fornisce misurazioni precise dei lux (intensità luminosa) ed è ideale per applicazioni come l'illuminazione intelligente, il monitoraggio meteorologico e la fotografia. Questa guida spiega come configurare e utilizzare il GY-302 con un Raspberry Pi.

Cosa ti servirà

1. Raspberry Pi (qualsiasi modello con supporto GPIO, ad es. Pi 3, Pi 4)
2. Modulo sensore di luce GY-302
3. Breadboard e cavi jumper
4. Un computer con accesso SSH al Raspberry Pi o una tastiera e un monitor collegati
5. Python installato sul Raspberry Pi

Passaggio 1: Collegamento del GY-302 al Raspberry Pi

Il GY-302 comunica con il Raspberry Pi utilizzando il protocollo I2C.

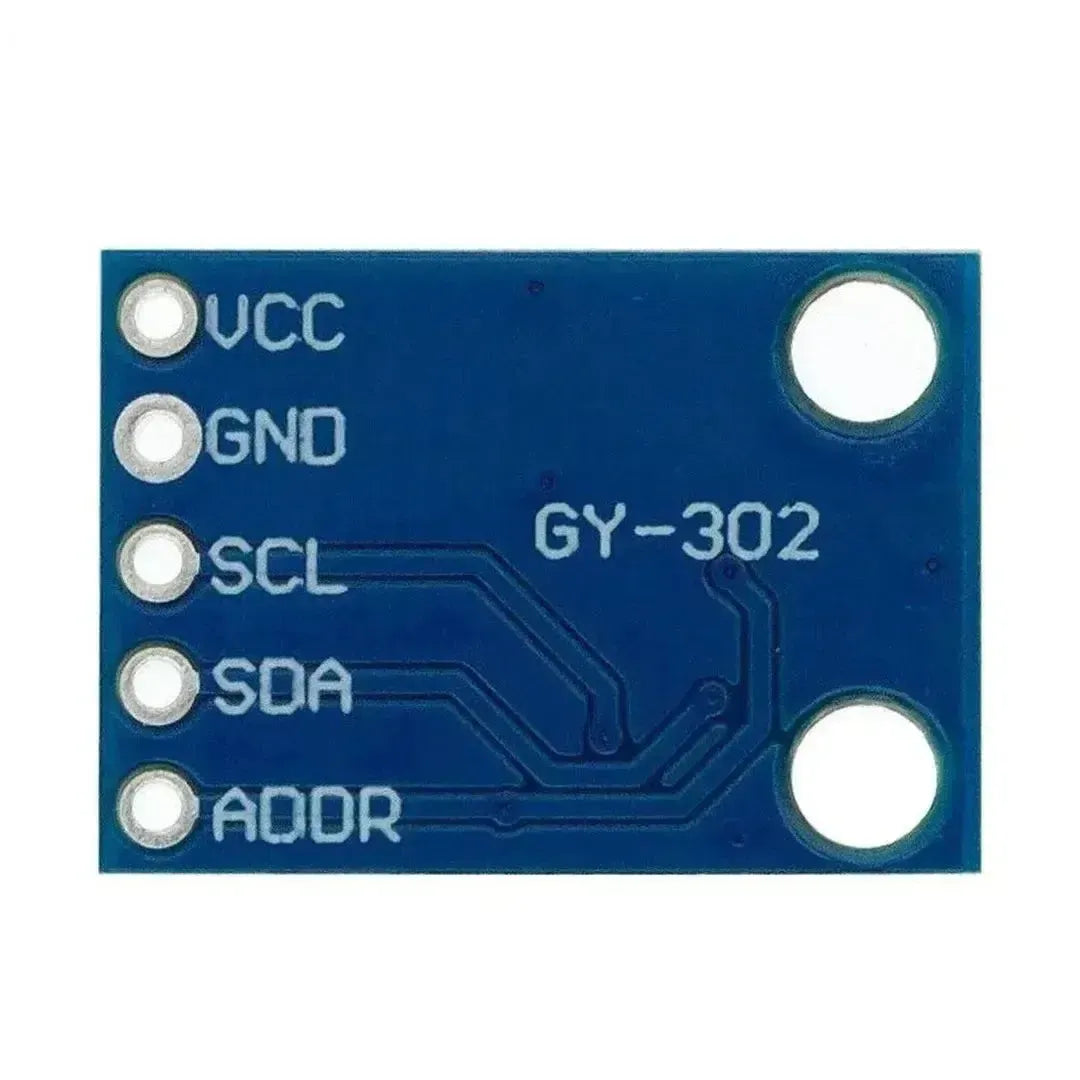

Collegamenti (Modalità I2C)

Passaggio 2: Abilitare l'interfaccia I2C sul Raspberry Pi

1. Apri lo strumento di configurazione del Raspberry Pi:

   sudo raspi-config


2. Vai su Interface Options > I2C e abilitalo.
3. Riavvia il Raspberry Pi:

   sudo reboot


Passaggio 3: Installare le librerie necessarie

1. Aggiorna il tuo Raspberry Pi:

   sudo apt update && sudo apt upgrade -y


2. Installa gli strumenti I2C e le librerie Python:

   sudo apt install -y i2c-tools python3-smbus python3-pip


3. Verifica che il GY-302 sia rilevato sul bus I2C:

   sudo i2cdetect -y 1


   Dovresti vedere l'indirizzo del dispositivo (solitamente 0x23) nell'output.

Passaggio 4: Lettura dei dati dal GY-302

Il seguente script Python mostra come leggere i dati dell'intensità luminosa (lux) dal GY-302.

Esempio di codice Python

import smbus2
import time

# Definisci l'indirizzo I2C e i comandi
BH1750_ADDRESS = 0x23
CONTINUOUS_HIGH_RES_MODE = 0x10

# Inizializza il bus I2C
bus = smbus2.SMBus(1)

def read_light():
    data = bus.read_i2c_block_data(BH1750_ADDRESS, CONTINUOUS_HIGH_RES_MODE, 2)
    lux = (data[0] << 8) | data[1]
    return lux / 1.2

try:
    while True:
        light_level = read_light()
        print(f"Intensità luminosa: {light_level:.2f} lux")
        time.sleep(1)
except KeyboardInterrupt:
    print("Uscita in corso...")

Passaggio 5: Applicazioni del GY-302

1. Illuminazione intelligente: Regola l'illuminazione in base ai livelli di luce ambientale.
2. Monitoraggio meteorologico: Misura l'intensità luminosa come parte di stazioni meteorologiche.
3. Fotografia: Utilizzalo per il controllo dell'esposizione nei sistemi fotografici.
4. Progetti IoT: Integra i dati sull'intensità luminosa nei sistemi di automazione.

Risoluzione dei problemi

1. Dispositivo non rilevato:

   • Verifica i collegamenti SDA e SCL.
   • Assicurati che l'interfaccia I2C sia abilitata sul Raspberry Pi.

2. Letture imprecise:

   • Controlla la presenza di interferenze da fonti di luce esterne.
   • Assicurati che il sensore sia collegato e orientato correttamente.

3. Errori I2C:

   • Assicurati che non ci siano dispositivi in conflitto sul bus I2C.

Conclusione

Il modulo sensore di luce GY-302 offre un modo semplice ed efficace per misurare l'intensità luminosa utilizzando un Raspberry Pi. Seguendo questa guida, puoi configurare il sensore e integrarlo in varie applicazioni, dai sistemi di smart home ai progetti IoT. Sperimenta con diversi scenari per esplorare tutto il suo potenziale!
